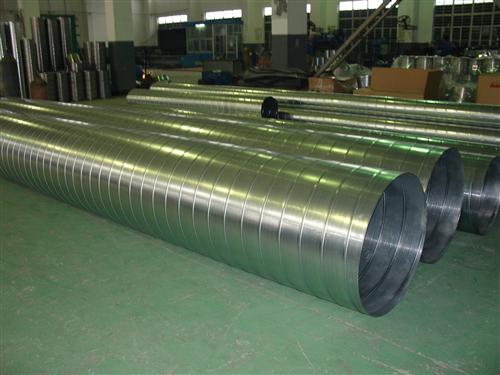

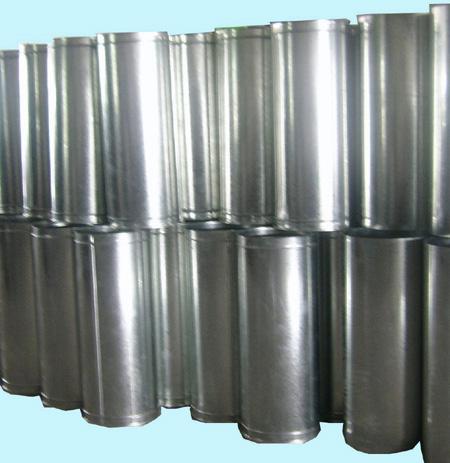

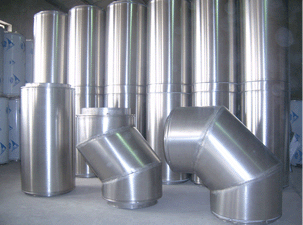

不銹鋼風管加工流�
剪板機數控直條下�--卷圓--自動焊接--套法�--�
道翻�--酸洗--質檢--包裝--發貨核檢
管道預制必須嚴格按照SH/T3517-2001的要求入行，預制管道前必須認真核對管道平面布置圖、詳圖、管段圖，以避免造成不必要的返工�
1、管子下�
⑴、下料應嚴格按設計單線圖入行，切割前材料尺寸應仔細核對。數控剪板機直條下料（誤差正�0.1mm�
⑵、下料時應根據管子長短合理排料，減少浪費。對數量少，管徑大，管壁厚及其它特別材質管道，應先整體排料再下料，嚴格控制管子的用量，對100mm以上的切割余量不能作為廢料處理，應按材質登記保管以便備用�
⑶、切割后的管材標識若被破壞，應在剩余管材上復制原有標識。材料標識要求見附表四�
⑷、不銹鋼管材必須用機械或等離子切割，其余管材可用火焰切割下料和制備坡口，切口表面應平整，無裂紋、重皮、毛刺凹凸、縮口，熔渣、氧化物、鐵屑等應及時往掉�
⑸、切口端面的傾斜偏差△不大于管外徑的1%，且不超�2mm�
2、坡口制備要�
管道連接主要是焊接方式，坡口是焊接的首要條件，必須按規范規定入行，中、低壓管道坡口型式采用V型，高壓管道采用YV（雙V）型坡口，坡口加工應平整，不得有裂紋、重皮、毛刺和氧化鐵等，用角向磨光機將坡口和四�10mm范圍內打磨出金屬光澤。詳細坡口形式按焊接工藝卡執行�
3、焊口組�
管道組對前，將接口內外表�25mm范圍內的泥垢，油污、鐵銹等清除干凈，用鋼絲刷或拖布將管內雜物清除。對預制和安裝時未封閉的管段，應采取措施封堵管口，避免雜物入進管道內�
4、預制答應偏差：
⑴、法蘭面與管中央垂直度：DN<100�0.5mm�100≤DN�300�1.0mm，DN>300�2.0mm�
⑵、尺寸偏差：自由管段±10mm，封閉管段�1.5mm
管子對口時應在距接口中央200mm處測量平直度
當DN<100mm時，a<1mm；DN�100mm時，a<2mm；但全長答應偏差小于10mm。當管子公稱直徑小于100mm時，答應偏差值α為1mm；當管子公稱直徑大或等于100mm時，答應偏差值α為2mm；但全長的偏差值不得超�10mm�
5、管道預制件應按規定要求編號（管線號、焊口編號和焊工號）以便于質量控制和安裝時查找�
6、預制完畢的管段，應將內部清理干凈，并及時封閉管口，保證管內清潔。特殊指出，本工程所有管口在安裝前必須全部封閉，確保預制管道入進現�100%封堵�
7、等厚管道對接焊口的組對應做到內壁齊�,內壁錯邊量不宜超過壁厚的10%,且不大于2毫米�
8、不等厚管道組成件組對時,當內壁錯邊量超過1.5mm或外壁錯邊量超過3mm
9、相鄰焊口間距要�
環焊縫中央面間距：DN�150mm不小�150mm，DN<150mm不小于管外徑�
縱焊縫最近點間距應大于等�5倍管子壁厚；
支管開孔距主管環焊縫或縱焊縫的最近點間距不小�3倍主管壁厚�
10、當耳柱、支架焊接在管子上時，支架或耳柱焊口不應穿越管子或管件焊口�
11、焊接組對時的點固焊及固定卡具焊縫的焊接，要求同正式焊接�
12、拆除固定卡具時，禁止用榔頭直接敲掉，應用砂輪機或氣焊火焰往掉，火焰切割僅限于焊縫外層。與母材接觸部分用砂輪機打磨往除，若有缺陷應作滲透檢驗合格后修復�
13、焊縫表面不得有裂紋、焊縫不得有未熔合、根部未焊透等缺陷，咬邊深度不大于0.5mm，在任何一段連續�300mm長焊縫中不大�50mm，焊縫表面不得有局部密集氣孔、單個氣孔和夾渣�
14、焊接完成后應及時清除焊縫表面的渣皮、飛濺，并對管道焊縫表面質量入行自檢�
15、不銹鋼風管、配件焊接接頭焊后應入行酸洗與鈍化處理，用不銹鋼專用酸洗鈍化液（膏）處理不銹鋼接頭表面，清除焊接時產生的氧化物�
風管系統類別劃分
壓力�500Pa：低壓系�
500Pa<壓力�1500Pa：中壓系�
壓力>1500Pa：高壓系�
詳見《通風與空調工程施工質量驗收規� GB50243-2002》表4.1.5
不銹鋼風管風量計�
風量風速公式計�
風量=通風終端的總�
風�=管道內的流�
風壓=排風時管道內的壓�
要求送風管道從風管側壁上的若干風口（或短管），以相同的出口速度，均勻地把等量的空氣送進室內，這種送風管道稱為均勻送風管道。均勻送風管道的構造有兩種形式，一種是均勻送風管道的斷面變化（即斷面逐漸縮小）而側風口（或短管）的面積相等；另一種是送風管道的斷面不變化而側風口（或短管）的面積都不相等� 其計算的基本原理是保持各側孔的靜壓相等。根據管道阻力的計算和能量方程即可求得各側孔靜壓相等的關系式� 均勻送風管道計算的目的是確定側孔的面�, 風管以及均勻送風管段的阻力� 當側孔的數量，側孔的間距以及每個側孔的送風量確定之后，按上述原理即可計算出均勻送風管道的尺寸。均勻送風管道的計算方法是：（1）確定側孔個數、側孔間距及每個側孔的送風量。（2）計算出側孔面積f0 m2式中 L0——均勻送風管道總風量，m3/h；——側孔的平均出流速度，m/s；f0——側孔面積，m2。側孔靜壓流速式� μ——孔口的流量系數。（3）計算送風管道直徑（或斷面尺寸）首先按vj/vd�1.73的原則設定vd（管內速度），然后計算對應段的管段直徑D� �4）計算管道的阻力側孔應有的靜壓�
不銹鋼風管尺寸計�
風管尺寸=風量/風�
風量=房間面積*房間�*換氣次數
例子:風量4萬，風�9m/s�
得風管尺�=40000/9/3600=1.23平方
所� 風管尺寸�1500*800 �
管道直徑設計計算步驟�
1、繪制通風或空調系統軸測圖，對各管段入行編號，標注長度和風量。管段長度一般按兩管件中央線長度計算，不扣除管件（如三通，彎頭）本身的長度�
2、確定合理的空氣速流
風管內的空氣流速對通風、空調系統的經濟型有較大的影響。流速高，風管斷面小，材料耗用少，建造費用小；但是系統的阻力大，動力消耗增大，運用費用增加。對除塵系統會增加設備和管道的磨損，對空調系統會增加噪聲。流速低，阻力小，動力消耗少；但是風管斷面大，材料和建造費用大，風管占用的空間也增大。對除塵系統流速過低會使粉塵沉積堵塞管道�
